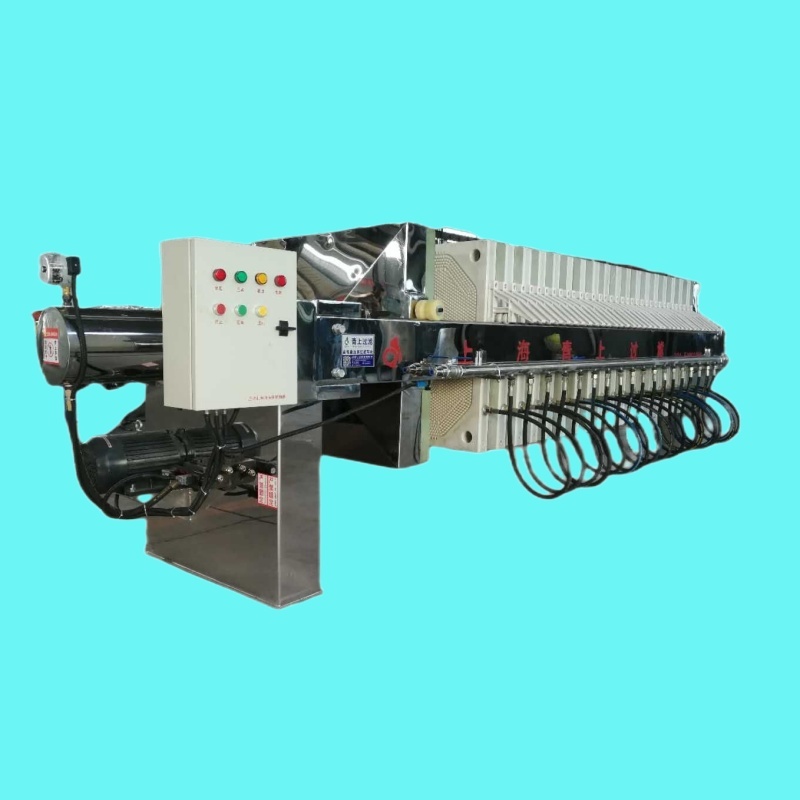

板框压滤机结构组成

机架：是板框压滤机的主体结构，通常由钢制材料制成，起到支撑和固定其他组件的作用。

• 过滤体系：包括滤板和滤框。滤板表面有沟槽，用于支撑滤布，而滤框和滤板的边角上有通孔，组装后构成完整的通道，用于通入悬浮液、洗涤水和引出滤液。滤布起密封垫片的作用。

• 压紧装置：用于压紧滤板和滤框，使其紧密接触，形成滤室。压紧装置可以通过手动螺旋、电动螺旋和液压等方式来实现。

• 液压系统：用于提供压紧力，使滤板和滤框保持紧压状态，以便进行固液分离。液压系统包括液压缸、压力控制阀等组件。

• 管路连接系统：用于连接进料泵、洗涤水泵、压缩空气等设备，确保固液分离过程中的物料流动。

• 控制装置：通常采用 PLC 控制系统，用于监控和调节板框压滤机的运行参数，实现自动化控制。

• 进料系统：包括进料泵、进料管道等，用于将悬浮液输送到滤室中。

• 卸料系统：用于将过滤后的滤渣从滤室中卸出。

工作原理

• 压紧：通过压紧装置将滤板和滤框紧密压合，形成一个个独立的滤室，为固液分离提供封闭空间。

• 进料：供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。

• 洗涤或风干：过滤完毕后，可通入清洗涤水洗涤滤渣，以去除滤渣中残留的滤液或其他杂质。洗涤后，有时还通入压缩空气，除去剩余的洗涤液，进一步提高滤饼的干燥度。

• 卸饼：打开压滤机，利用卸料系统或人工辅助将滤渣从滤室中卸出，然后清洗滤布，重新压紧板框，开始下一工作循环。

类型

• 手动板框压滤机：最基本的压滤机类型，使用手动螺杆或液压系统手动对齐和夹紧滤板和滤框。适用于不需要自动化的小规模操作或批量工艺，具有成本低、操作简单、易于维护的优点，但劳动密集型，与自动化系统相比运行速度较慢。

• 自动板框压滤机：具有自动板移动、滤饼排放和滤布清洗机制，减少了人工干预的需要，从而提高了效率。适用于需要连续或频繁过滤的中型至大型操作，效率更高、劳动力成本更低、周期更短，但初始成本较高，维护较复杂。

• 隔膜板式压滤机：包括可充气或充水的膜板，以压缩滤饼，进一步降低水分含量。适用于对滤饼水分含量要求较低的应用场合，如采矿和矿物加工，可改进脱水效果，提高滤饼干度，缩短加工时间，但成本更高，操作更复杂。

• 高压压滤机：设计用于在较高压力下运行，用于过滤固体含量较高的浆料或需要高压才能实现有效分离的浆料，常用于采矿、冶金和化学加工等行业，对难以过滤的材料有效，通过率更高，但需要更高的能耗和更坚固的结构。

• 立式压滤机：与传统的水平设计不同，板材和框架采用垂直布置，可节省占地面积，适用于空间有限或有利于重力辅助过滤的应用场合，设计节省空间，由于重力作用，滤饼更容易排出，但设计更复杂，成本更高。

应用领域

• 工业废水处理：高效过滤废水，降低处理成本，是化工、制药等行业废水处理的首选设备。

• 矿山固废处理：适用于矿山尾矿、矿渣等固废的脱水，提高资源利用率，助力环保达标。

• 食品加工行业：用于果汁、酒类等液固分离，确保产品质量，提高生产效率。

• 造纸行业：处理造纸污泥，减少污染，提高浆料质量，是造纸行业不可或缺的设备。
